ТОК ПЕРЕМЕННЫЙ

Назначение Оповещателя МЗМ-1 (ток переменный):

Оповещатель охранный звуковой МЗМ-1, предназначен для подачи мощных звуковых сигналов, отличающихся от производственных шумов. Оповещатель МЗМ-1 преимущественно используется в системе охранной сигнализации административных, промышленных, сельскохозяйственных, торговых объектов и личного имущества граждан: квартир, гаражей, садовых участков и т.п. Оповещатель МЗМ-1  обеспечивает хорошую слышимость на больших открытых площадках.

Оповещатель МЗМ-1 изготавливается  в следующих напряжениях: 380, 220, 127, 110, 36, 24, 12 вольт.

Технические характеристики Оповещателя МЗМ-1:

  • Потребляемая мощность, ВА, не более - 30 -(перменка)
  • Сила звука , дБл, не менее - 95
  • Род тока переменный, Гц - 50
  • Масса , кг., не более - 1,6
  • Класс защиты от поражения электрическим током - 1
  • Степень защиты - IP21
  • Климатическое исполнение - УХЛ-1
  • Режим работы оповещателя - повторно-кратковременный.
  • Длительность непрерывной работы составляет не более 1 мин., пауза – 1 мин.
  • Устройство и принцип работы Оповещателя МЗМ-1 :

Оповещатель представляет собой электромагнитный механизм, помещенный в корпус, защищающий от загрязнения.

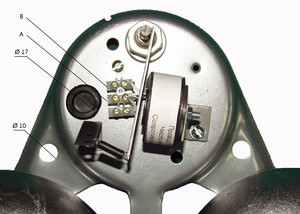

Основные части Оповещателя МЗМ-1 являются :

  1. 1. Основание
  2. 2. Два колокола
  3. 3. Крышка
  4. 4. Катушка с магнитопроводом
  5. 5. Магнитная планка п/коромысло
  6. 6. Ударник
  7. 7. Диод
  8. 8. Возвратная пружина
  9. 9. Монтажные отверстия
  10. 10. Уплотнительное кольцо для подвода проводов питания
  11. 11. Клеммная колодка
  12. 12. Контакт заземления

A,B  - контакты для подключения питания

Колебательное движение п/коромысла и связанного с ним ударника производится под действием электромагнита, питающегося переменным током. Возвратная пружина  служит для возврата п/коромысла с ударником в исходное положение.

Габаритные и установочные размеры Оповещателя  МЗМ-1:
