Производство оповещателей КЛП и КЛФ
Предприятие ООО"Сигнал-плюс" запустило производство Оповещателей КЛП и КЛФ

ТОК ПОСТОЯННЫЙ

Назначение Оповещателя МЗМ-1  (ток постоянный):

Оповещатель охранный звуковой МЗМ-1, предназначен для подачи мощных звуковых сигналов, отличающихся от производственных шумов. Оповещатель МЗМ-1 преимущественно используется в системе охранной сигнализации административных, промышленных, сельскохозяйственных, торговых объектов и личного имущества граждан: квартир, гаражей, садовых участков и т.п. Оповещатель МЗМ-1  обеспечивает  хорошую слышимость на больших открытых площадках.

Оповещатель МЗМ-1 изготавливается  в следующих напряжениях:  220, 127, 110, 36, 24, 12 вольт.

Технические характеристики Оповещателя МЗМ-1:

  • Потребляемая мощность, ВА, не более - 30 -постоянка
  • Сила звука , дБл, не менее - 95
  • Род тока - постоянный
  • Масса , кг., не более - 1,6
  • Класс защиты от поражения электрическим током - 1
  • Степень защиты - IP21
  • Климатическое исполнение - УХЛ-1
  • Режим работы оповещателя - повторно-кратковременный.
  • Длительность непрерывной работы составляет не более 1 мин., пауза – 1 мин.

Устройство и принцип работы Оповещателя МЗМ-1

Оповещатель представляет собой электромагнитный механизм, помещенный в корпус, защищающий от загрязнения.

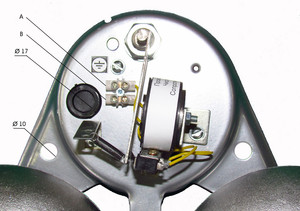

Основные части Оповещателя МЗМ-1 являются :

  1. 1. Основание
  2. 2. Два колокола
  3. 3. Крышка
  4. 4. Катушка с магнитопроводом
  5. 5. Магнитная планка п/коромысло
  6. 6. Ударник
  7. 7. Микропереключатель – прерыватель цепи
  8. 8. Возвратная пружина
  9. 9. Монтажные отверстия
  10. 10. Уплотнительное кольцо для подвода проводов питания
  11. 11. Клеммная колодка
  12. 12. Контакт заземления

A,B  - контакты для подключения питания

Колебательное движение п/коромысла и связанного с ним ударника производится под действием электромагнита. П/коромысло, притягиваемое электромагнитом, нажимает на микропереключатель , цепь питания разрывается, пружина  возвращает п/коромысло и ударник в исходное положение.

Габаритные и установочные размеры Оповещателя  МЗМ-1:
